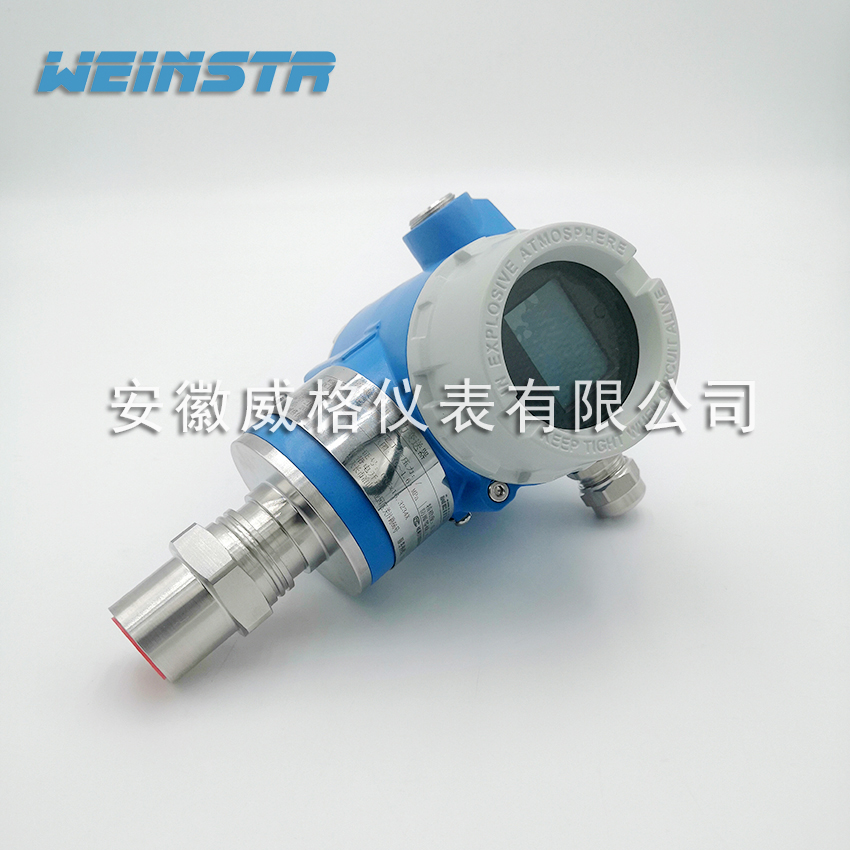

防爆壓力變送器

防爆壓力變送器是一種接受壓力變量,經傳感轉換后,將壓力變化量按一定比例轉換為標準輸出信號的儀表。變送器的輸出信號傳輸?shù)街锌厥疫M行壓力指示、記錄或控制。
防爆壓力變送器在應用中是與導壓管相連接的，在進行校準的過程中，通常的做法，需要把導壓管和單法蘭壓力變送器的接頭拆開，再接入壓力源進行校準。但這樣是很麻煩的，并且工作和勞動強度大，zui擔心的是拆裝接頭時把導壓管扳斷或出現泄漏問題。我們知道不管什么型號的單法蘭壓力變送器，其正、負壓室都有排氣、排液閥或旋塞，這就為我們現場校準單法蘭壓力變送器提供了方便，也就是說不用拆除導壓管就可校準單法蘭壓力變送器。
防爆壓力變送器選型原則
1、測量范圍、需要的精度及測量功能；
2、測量壓力校驗儀儀表面對的環境，如石油化工的工業環境，有可燃(有毒)和爆炸危險氣氛的存在，有較高的環境溫度等;
3、被測介質的物理化學性流量計質和狀態，如強酸、強堿、粘稠、易凝固結晶和氣化等工況;?
4、操作條件的變化，如介質溫度、壓力、濃度的變化。有時還要考慮到從開車到參數達到正常生產時，氣相和孔板流量計液相濃度和密度的變化;?
5、被測對象容器的結構、形狀、尺寸、容器內的設備附件及各電磁流量計種進出口料管口都要考慮，如塔、溶液槽、反應器、鍋爐汽包、立罐、球罐等;?
6、其他要求，如環保及衛生等要求;?
7、工程儀表選型要有隔離器統一的考慮，要求盡可能地減少品種規格，減少備品備件，以利管理;?
8、實際的工藝情況
防爆型壓力變送器用于測量液體、氣體或蒸汽的液位、密度和壓力，然后將其轉變成4～20mA DC信號輸出。可與HART 手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系統。 是根據現場要求研制開發的新產品，可脫離手操器，通過按鍵方式實現現場調零，組態等操作。
防爆壓力變送器性能規格
(零基準校驗范圍，參考條件下，硅油充液，316 L不銹鋼隔離膜片。)
1、參考精度
數字、智能:±0.1%校驗量程；模擬、線性:±0.2%校驗量程
2、穩定性
數字、智能:6個月，±0.1%URL；模擬、線性:6個月，±0.2%URL
3、環境溫度影響
KM1151/3051DP型防爆型壓力變送器數字、智能
零點誤差:±0.2%URL/56℃；總體誤差:±(0.2%URL+0.18%校驗量程)/56℃
模擬、線性
零點誤差:±0.5%URL/56℃；總體誤差:±(0.5%URL+0.5%校驗量程)/56℃
4、靜壓影響
零點:對于量程4至8，在13790kPa下為±0.2%URL;其它量程為±0.25%URL。零點誤差可在線通過重新調零來修正。
量程:可修正至±0.25%輸出讀數/6895kPa，對于量程3，可修正至±0.5%輸出讀數/6895kPa
5、振動影響
在任意軸向上，200Hz下振動影響為±0.05%URL/g
6、電源影響
小于±0.005%輸出量程/伏特。
7、負載影響:
沒有負載影響，除非電源電壓有變化。
8、電磁干擾/射頻干擾(EMI/RFI影響)
由20至1000MHz，場強達至30V/M時，輸出漂移小于±0.1%量程。
9、安裝位置影響
零點漂移至多為±0.25kPa。所有的零點漂移都可修正掉;對量程無影響。
10、功能規格
測量范圍:差壓:0-1.3~6890KPa；靜壓:4、10、14MPa
11、零點與量程
數字、智能:可用本機量程和零點按鈕調整，或用HART手操器遠程調整。
模擬、線性:量程和零點連續可調。
13、零點正、負遷移
零點負遷移時，量程下限必須大于或等于-URL；零點正遷移時，量程上限必須小于或等于+URL。校驗量程大于或等于***小量程。
14、輸出
數字、智能:4~20mA DC，用戶可選擇線性或平方根輸出，數字過程變量疊加在4~20mA DC信號上，可供采用HART協議的上位機使用。
模擬、線性:4~20mA DC,與過程壓力成線性。
