產品概述:

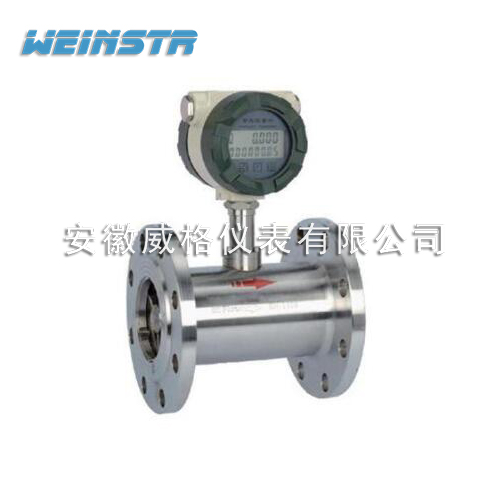

液體渦輪流量計是一種精密流量測量?jī)x表，與相應的流量積算儀表配套可用于測量液體的流量和總量。液體渦輪流量計廣泛用于石油、化工、冶金、科研等領域的計量、控制系統。配備有衛生接頭的液體渦輪流量計可以應用于制藥行業。
? 一體化液體渦輪流量計結構為防爆設計，可以顯示流量總量，瞬時流量和流量滿度百分比。電池采用長效鋰電池，單功能積算表電池使用壽命可達5年以上，多功能顯示表電池使用壽命也可達到12個月以上。
一體化液體渦輪流量計表頭可以顯示的流量單位眾多，有立方米，加侖，升，標準立方米，標準升等，可以設定固定壓力、溫度參數對氣體進行補償，對壓力和溫度參數變化不大的場合，可使用該儀表進行固定補償積算。 ?
產品特點：
? 1、高準確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
? 2、重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的準確度，在貿易結算中是優先選用的流量計；
3、具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正；
4、所有有效數據掉電后保持10年不丟；
5、范圍度寬，中大口徑可達1:20；zui大為1:10；
6、結構緊湊輕巧，安裝維護方便，流通能力大；
7、適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
8、專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等
9、可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便；?
技術參數:
? ? ? 公稱口徑：管道式：DN4～DN200
? ? 插入式：DN100～DN2000
精度等級：管道式：±0.5級，±1.0級
插入式：±1.5級、±2.5級
環境溫度：-20℃～50℃
介質溫度：測量液體：-20℃～120℃
測量氣體：-20℃～80℃?
大氣壓力： 86KPa～106KPa?
公稱壓力： 1.6 Mpa 、2.5Mpa 、6.4Mpa 、25Mpa?
防爆等級： ExdIIBT4?
連接方式： 螺紋連接、法蘭夾裝、法蘭連接、插入式等
直管段要求：氣體：上游直管段應≥10DN，下游直管段應≥5DN?
? ? ? ? ? ? ? ? ? ? ? ?液體：上游直管段應≥20DN，下游直管段應≥5DN
? ? ? ? ? ? ? ? ? ? ? ?插入式：上游直管段應≥20DS，下游直管段應≥7DS（DS為管道實測內徑）?
YWL液體渦輪流量計顯示方式：
? ? ? （1）遠傳顯示： 脈沖輸出、電流輸出（配顯示儀表）?
?。?）現場顯示：8位LCD顯示累積流量，單位（m3）?
4位LCD顯示瞬時流量，單位（m3/h）、電池電量、頻率、流速?
?。?）溫度壓力補償型：?
A、顯示標準瞬時流量及標準累計流量?
B、顯示當前壓力、溫度、電池電壓?
輸出功能：?
（1）脈沖輸出，p-p值由供電電源確定?
（2）4～20mA兩線制電流輸出?
?。?）單位體積脈沖輸出及傳感器原始脈沖輸出?
（4）帶有RS485通迅接口?
供電電源：?
?。?）DC5～24V?
（2）標準型3V鋰電池安裝于儀表內部可連續使用八年以上
?。?）溫壓補償型3V鋰電池安裝于儀表內部可連續使用四年以上
? ? ? ? ? ? ? 傳輸距離：傳感器至顯示儀距離可達500m?
儀表分類：
? ?1．按儀表功能分類，渦輪流量計可分為2大類，即：
? ? ? ? ?渦輪流量傳感器/變送器
? ? ? ? ?智能一體化渦輪流量計
? ?2．功能說明
