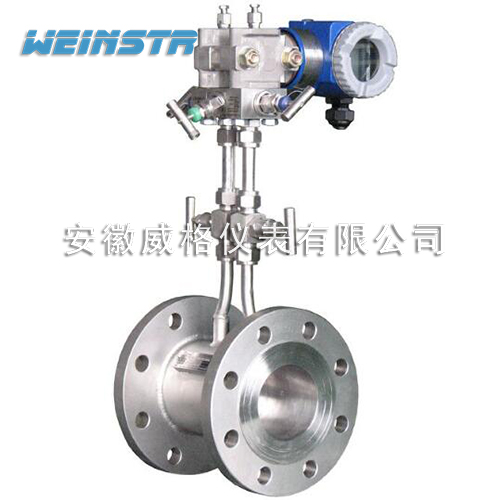

一體化孔板流量計概述
一體化孔板流量計是將標準孔板與多參數差壓變送器（或差壓變送器、溫度變送器及壓力變送器）配套組成的高量程比差壓流量裝置，可測量氣體、蒸汽、液體及天然氣的流量，廣泛應用于石油、化工、冶金、電力、供熱、供水等領域的過程控制和測量。
YKB一體化孔板流量計適用范圍
1.公稱直徑：15 mm?≤DN≤1200mm
2.公稱壓力：PN≤10MPa
3.工作溫度：－50℃≤t≤550℃
4.量程比：1:10，?1:15
5.精度：0.5級，1級
產品選型
| 說 明 |
| 節流裝置（孔板流量計） |
| 代號 | 按其結構特征的兩大基本分類 |
| K | 孔板 |
| P | 噴嘴等 |
| 代號 | 公稱壓力（105Pa） |
| 2.5 | 2.5 |
| 10 | 10 |
| 16 | 16 |
| 25 | 25 |
| 64 | 64 |
| 100 | 100 |
| 200 | 200 |
| 代號 | 口徑 |
| 15～1200 | 15～1200mm |
| 代號 | 按其結構形式細分 |
| H | 標準孔板（環室） |
| Y | 標準孔板（法蘭） |
| K | 標準孔板（鉆孔） |
| I | ISA 1932噴嘴 |
| L | 長徑噴嘴 |
| W | 文丘利噴嘴 |
| G | 經典文丘利管 |
| S | 雙重孔板 |
| Q | 圓缺孔板 |
| Z | 錐形入口孔板 |
| R | 1/4圓孔板 |
| P | 偏心孔板 |
| N | 整體（內藏）孔板 |
| X | 楔形孔板 |
| T | 不在上述之列的特殊節流裝置 |
| 代號 | 介質 |
| 1 | 液體 |
| 2 | 氣體 |
| 3 | 蒸汽 |
| 4 | 高溫液體 |
| 代號 | 補償形式 |
| N | 不帶壓力、溫度補償 |
| P | 帶壓力補償輸出 |
| T | 帶溫度補償輸出 |
| Q | 帶壓力、溫度補償輸出 |
| 代號 | 變送器差壓量程范圍 |
| 0 | 微差壓量程 |
| 1 | 低差壓量程 |
| 2 | 中差壓量程 |
| 3 | 高差壓量程 |
| 代號 | 是否帶現場顯示 |
| W | 節流裝置傳感器 |
| X | 智能節流裝置（流量計） |
