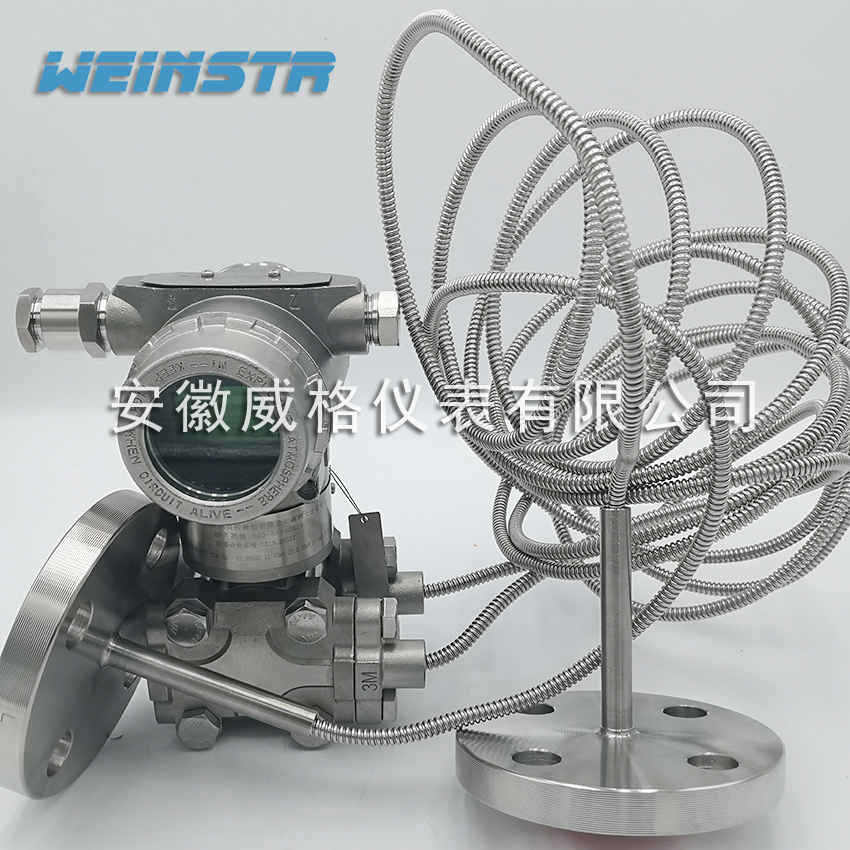

雙法蘭液位變送器

雙法蘭液位變送器，實質上是一種特殊取壓的差壓變送器。它是在差壓變送器正、負室取壓口上接上二條紫銅毛細管，末端是兩個用不銹鋼膜片封閉的、固定在安裝法蘭上的膜盒。膜盒與毛細管和差壓變送器正、負壓室，內部采用真空充填方法充硅油，而它們之間則用外套螺母、接管和接頭緊密聯接起來。這樣，在測量液位時，通過感壓膜盒上的不銹鋼波紋膜片感測的壓力，由硅油傳遞至差壓變送器的正、負壓室。此后的位移、轉換等則完全與差壓變送器相同，故不再重復。
