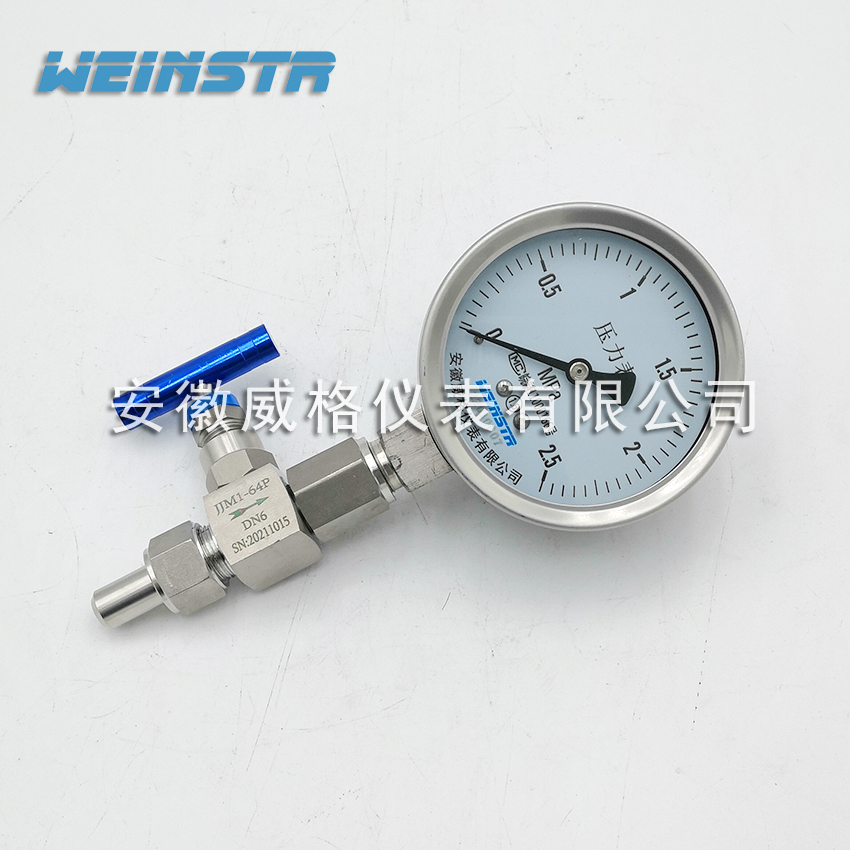

不銹鋼壓力表的零件采用耐腐蝕的不銹鋼及耐腐蝕的合金材料制成，使不銹鋼壓力表具有良好的耐腐蝕性能，不銹鋼壓力表可廣泛應用于石油、化工、礦山、機械、電力及食 品行業。直接測量不結晶體，有腐蝕性的氣體、液體的壓力。
不銹鋼壓力表結構原理
不銹鋼壓力表由導壓系統(包括接頭、彈簧管、限流螺釘?shù)?、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。外殼為氣密型結構，能有效地保護內部機件免受環境影響和污穢侵入。對于在外殼內充液(一般為硅油或甘油)的儀表，能夠抗工作環境振動較劇和減少介質壓力的脈動影響。
不銹鋼壓力表主要技術指標
·?標度范圍、準確度等級
型 號 | 標度范圍MPa(Hg~Psi) | 精度度等級 |
Y-60B-F Y-60B-FZ Y-63B-F Y-63B-FZ | 0~0.6、1、1.6、2.5、4.6、 10、16、25、40、60 -0.1~0.5、0.9、1.5、2.4 | 2.5 |
Y-100B-F Y-100B-FZ Y-150B-F Y-150B-FZ Y-103B-F Y-103B-FZ Y-153B-F Y-153B-FZ | 0~0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60、 -0.1~0、0.06、0.15、0.3、 0.5、0.9、1.5、2.4 (-30″~0.15、30、60、100、150； 0~15、30、60、100、200、300、400、600、800、1000、1500、2000、 3000、4000、6000、10000) | 1.5 (1) |
注：括號內的標度范圍和精度等級僅供特殊訂貨。
不銹鋼壓力表型號表示
使用環境溫度：-25~70℃(外殼內充液)
-40~70℃(外殼內不充液)
溫度影響：不大于0.4%/10℃(使用溫度偏離20±5℃)
抗工作環境振動：V·H·4級(外殼內充液)
V·H·3級(外殼內不充液)
外殼防護等級：IP64
重量：0.2kg (Y-60B-F)
0.6kg (Y-100B-F)
1.0kg (Y-150B-F)
不銹鋼壓力表導壓系統及外殼等材質
零件名稱 | 材 料 牌 號 |
|
Y-60B | Y-100B、Y-150B |
|
接 頭 | 0Cr18Ni9(304) | 0Cr17Ni12Mo2(316) |
|
彈簧管 | 0Cr18Ni9 Ti(321) | 0Cr17Ni12Mo2(316) |
|
外 殼 | 0Cr18Ni9 |
|
D | d0 | d1 | H1 | H2 | L | L1 | L2 | 接頭螺紋d |
60 | 76 | 4.5 | ≤60 | / | 14 | 36 | 66 | M14×1.5；Z 1/4″(NPT) |
100 | 116 | 4.8 | ≤100 | ≤35 | 20 | 50 | 98 | M20×1.5； Z 1/2″；Z 1/4″(NPT)； |
150 | 165 | 5.8 | ≤125 | ≤60 |
