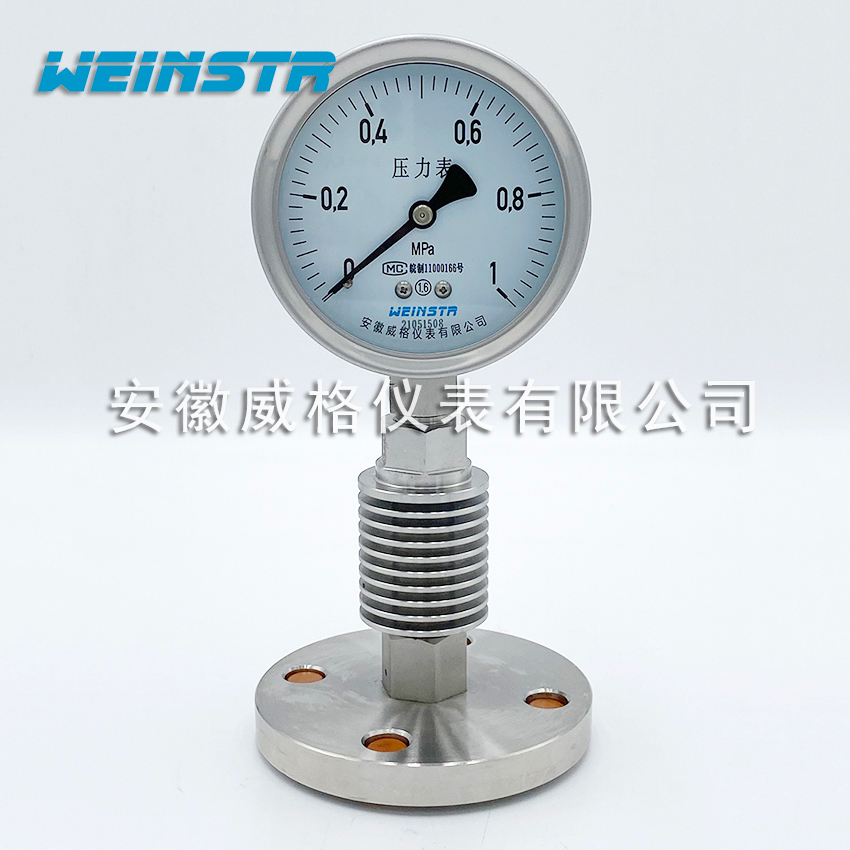

不銹鋼隔膜耐震壓力表專門適用于測量強腐蝕、耐震動、高溫、高粘度、易結晶、易凝固、有固體浮游物的介質壓力以及必須避免測量介質直接進入通用型壓力儀表和防止沉淀物積聚且易清洗的場合。由隔膜隔離器與通用型壓力儀表組成一個系統的隔膜表。 耐震隔膜壓力表與設備連接方式主要有螺紋連接和法蘭連接及衛生卡箍式等.耐震隔膜表主要用于石油化工、制堿、化纖、染化、制藥、食品和制堿等工業部門生產過程中測量流體介質壓力之用。耐震隔膜壓力表結構原理當測量介質的壓力P作用于隔膜，則隔膜產生變形，壓縮壓力儀表測壓系統的密封液，使其形成P-△P的壓力。當隔膜的剛性足夠小時，則△P也很小，壓力儀表測壓系統形成的壓力就近于測量介質的壓力。
產品主要技術指標：
1：溫度特性：由于隔膜壓力表系統由填充了密封液作為傳遞壓力的介質，則由于密封液的溫度體膨脹系數，使壓力儀表隨受壓部溫度升高而示值也升高，其溫度影響量與密封液體膨脹系數，隔膜剛度以及受壓部溫度有關，尤其對于低量程的壓力儀表，則影響更明顯。一般受壓部溫度誤差規定不大于0.1％/℃。故隔膜壓力儀表總的溫度影響一般是由通用型儀表溫度影響量與隔膜裝置受壓部溫度影響量兩者之和。
2：精度等級：1.6級；2.5級。
3：測量范圍（Mpa) 螺紋連接式：~0.1~0至0~60 法蘭連接式:~0.1~0至0~25 卡箍衛生型:~0.1~0至0~2.5。
4：隔膜材料:0Crl7Nil2Mo2(316)；蒙乃爾合金(Cu30Ni70)；哈氏合金(H276C)；鉭(Ta)及氟塑料(F4)。
5：內部填充工作液:（1）硅油（2）根據客戶需求填充。
6：工作條件 （1）溫度環境溫度- 20~+[4]55℃被測介質溫度- 20~+55℃ （2）工作壓力靜負荷：用至測量上限值的3/4(3)交變負荷：用至測量上限值的2/3(4)短時壓力：用至測量上限值。
7：連接尺寸 （1）螺紋連接：M20*1.5(G3/8″ G1/2″)(2)法蘭連接A;機械工業部標準JB81-5《平焊鋼法蘭》B:化學工業部標準《耐酸平焊鋼法蘭》C:根據用戶需求定制。
8 :儀表外徑φ60mm φ75mm φ100mm φ150mm。
9:儀表執行標準JB/T8624-1997。
產品耐蝕性的說明：
? ?不銹鋼隔膜耐震壓力表的耐腐蝕性可通過選擇合適的與測量介質接觸部分的隔離膜片、法蘭及密封墊圈的材料來保證。 隔膜材料：0Crl7Nil2Mo2(316)；蒙乃爾合金(Cu30Ni70)；哈氏合金(H276C)；鉭(Ta)及氟塑料(F4)。 法蘭材料：不銹鋼0Crl7Nil2M02(316)；不銹鋼內襯氟塑料(316+F4)。 密封墊圈材料：硅橡膠及氟塑料。
耐震隔膜壓力表的型號標記示例介紹：
?標記1；Y-100B/SR/MF（A）316/4MPa/50-4.0HGJ46 通用儀表為Y-100B不銹鋼壓力表，連接式為SR散熱式，采用敞開凸面法蘭MF隔離器（法蘭）材料為碳鋼，膜片材料為316不銹鋼，測量范圍0～4MPA，法蘭標50-4.0HGJ46 標記2；YSG-2/ZMG（B）哈/1MPa/20-4.0Hgj47 通用儀表為YSG-2電感壓力變送器，連接形式為直接。采用工字型法蘭MG，隔離器（法蘭）材料為1CR18Ni9，膜片材料為哈式合金，測量范圍0～1MaA，法蘭標準為20-4.0HGJ47 . 標記3；Y-100B/SR/ML 316/4MPa/M20*1.5 通用儀表為Y-100B不銹鋼壓力表，連接式為SR散熱式，采用螺紋連接ML隔離器材料為不銹鋼，膜片材料為316不銹鋼，測量范圍0～4MPA，螺紋規格M20*1.5。
產品訂貨須知：
?1、訂貨時請注明型號，名稱，測量范圍，接頭螺紋尺寸，精度等級。
?2、如有特殊要求，請在訂貨時詳細說明。
?3、隔膜壓力表不得拆卸或更換已配置的儀表，以免填充液外泄影響性能。
?4、訂貨之前，不銹鋼隔膜耐震壓力表根據被測介質的特性，如腐蝕性、易凝固、易結晶，腐蝕性被測介質要根據特性選用不銹鋼壓力表或采用不同耐腐蝕性材質隔離膜片的隔膜壓力表，高溫環境下就要使用高溫熔體隔膜壓力表，一般介質如（水、對銅或銅合金無腐蝕性氣體）等則可用一般壓力表。
