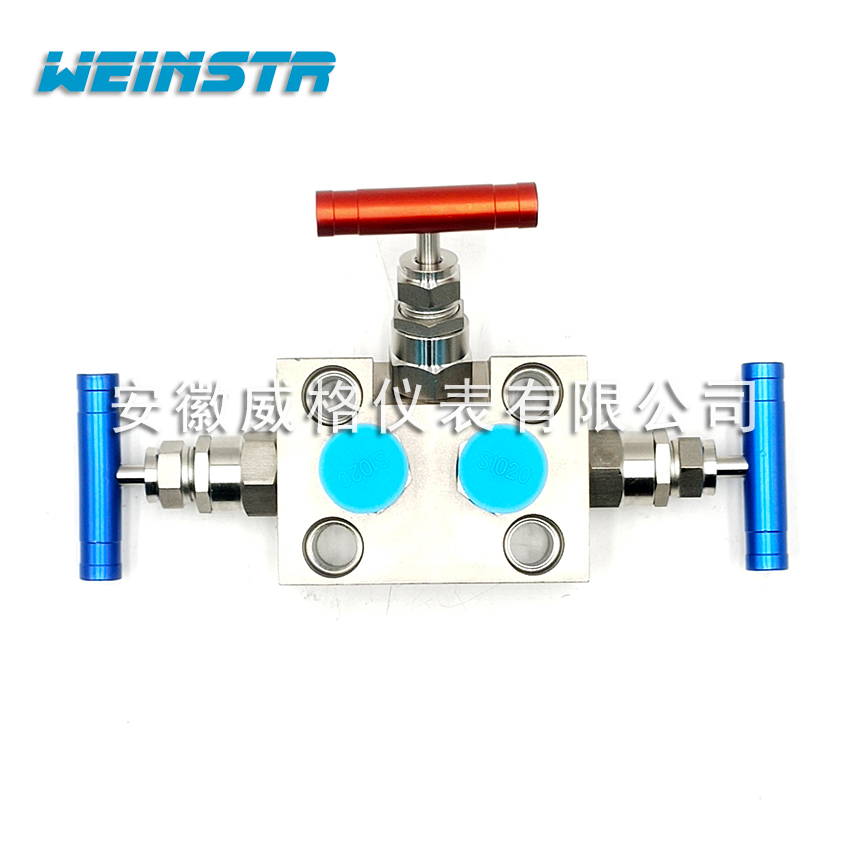

一體化三閥組

一體化三閥組由閥體、二個截止閥及一個平衡閥組成。

一體化三閥組與差壓變送器投入運行時的操作程序： 首先，打開差壓變送器上兩個排污閥，而后打開平衡閥，再慢慢打開二個截止閥，將導壓管內的空氣或污物排除掉，關閉二個排污閥，再關閉平衡閥，變送器即可投入運行。 差壓變送器零點在線校驗操作程序：先打開平衡閥，關閉二個截止閥，即可對變送器進行零點校驗。

技術指標

入口（2×）：M20×1.5/Ф14(活接式焊接導管)(中心距35mm).

出口（2×）：法蘭（與變送器連接）中心距54mm.

4個螺栓孔中心距54mm. ×41.3mm.

螺栓螺紋：UNF7/16-20，M10 ×1.5, M12 ×1.75

壓力等級：16MPa—40MPa，3532PSi—6000PSi

適用溫度：-65°F(-54℃) —450°F(232℃) —1200°F(648℃)

一體化三閥組可配接：3051、3095、1151、EJA、FX-2、FCX-A/C及霍尼韋爾ST3000系列等變送器.
