概述
液位報警器廣泛用于民用建筑用水 池、水塔、水箱，以及石油化工、造紙、食品、污水處理等行業內 開口或密閉儲罐，地下池槽中各種液位的液位測量，被檢測的介質 可分水、油、酸、堿、工業污水等各種導電及非導電液體，自動水位控制器可對液位進行自動控制。
液位報警器型號說明
（型號） | 結 ?果 | 功 ?能 |
a | 一只常開干簧（上位） 一只常閉干簧（下位） | 高水位開泵 低水位停泵 |
b | 一只常開干簧（上位） 一只常閉干簧（下位） | 高水位開泵 低水位停泵 |
c | 一只常開干簧管（上位） 一只常閉干簧管（下位） | 自動控制 |
d | 三只常開干簧 一只常閉干簧 | 用于上、下位液位控制和高低限液位報警 |
e | 一只常開干簧 三只常閉干簧 | 用于上、下位液位控制和高低限液位報警 |
f | 四只常開干簧管 | 自動控制 |
液位報警器技術指標 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?
? 1、測量范圍
? ? ?G型（不銹鋼）≤4m，（4m以上協商解決）
? ? ?F型（氟塑料）≤4m
? 2、被測介質溫度
? ? ?國產干簧管－10℃~+80℃，進口干簧管－10℃~+100℃
? 3、被測介質比重：＞0.7g/cm3
? 4、工作壓力：≤1.6MPa
? 5、干簧管觸點容量：220VAC，1A ?
工作原理

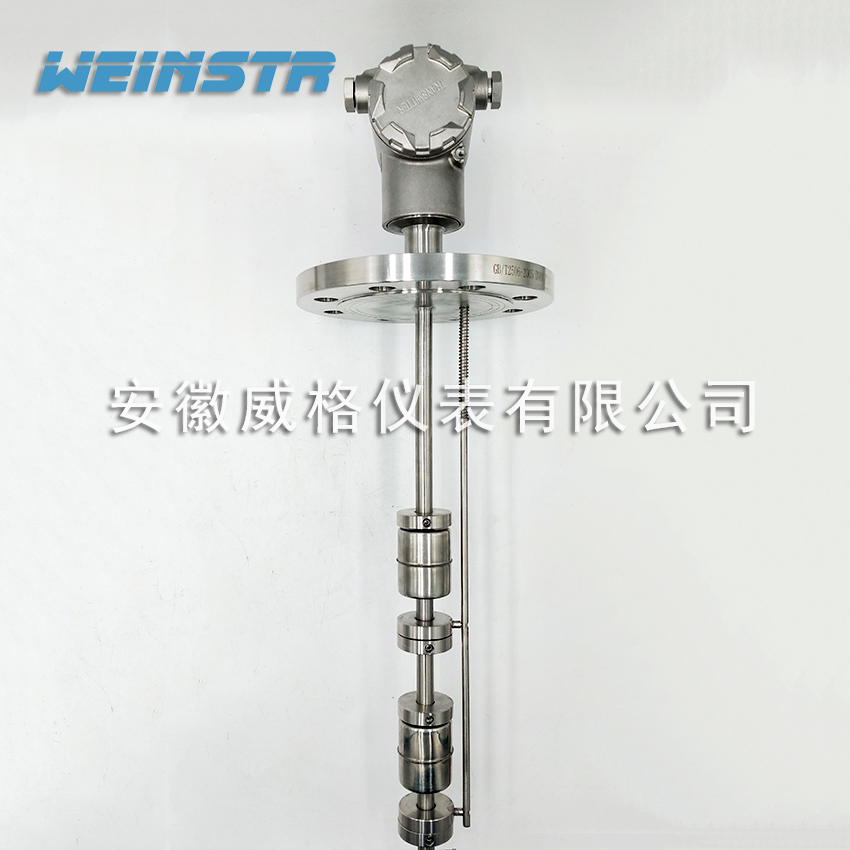

液位報警器在控制器中裝若干只進口GAG-5型大功率干簧管，當裝有磁鋼的浮球隨液位上、下時干簧管的觸點隨著發生動作，從而達到控制液位的目的?？沈?qū)動泵對液位進行全自動控制。
安裝和接線 ? ? ? ? ? ? ? ? ? ? ? ? ? ??
安裝示意圖
? 1、法蘭安裝G－法蘭標HG20592－97DN150、PN1.6（其它法蘭標協商解決）螺紋安裝螺紋尺寸M30×2
? 2、傳感器與顯示儀之間的聯接線不能與交流電源同路敷設，因?yàn)楦袘?yīng)交流電有可能會影響儀表，同時為了避免干擾信號，盡可能使用屏蔽電纜在鐵管內敷設。
? 3、傳感器裝在被測容器上，其安裝方法見圖二，傳感器下端與容器底部固定牢。
? 4、由于受鐵路運輸?shù)南拗?，大?m以上采取分段裝箱，安裝時由用戶自行焊接，焊接后段將焊縫銼平正，并做好水壓試驗（壓力小于0.6MPa）確定不漏方可使用，F(xiàn)型的傳感器還須將隨箱來的氟塑料套管套上并固定；或用戶自行解決運輸問題。
