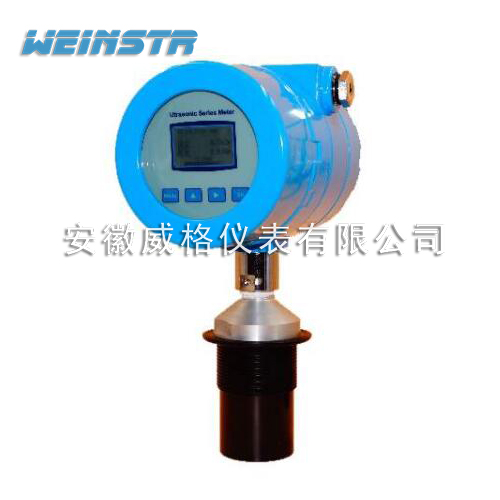

超聲波液位計

，從而計算出傳感器到被測物體的距離。 由于采用非接觸的測量，被測介質幾乎不受限制，可廣泛用于各種液體和固體物料高度的測量。

超聲波液位計超聲波液位計

產品特點:

*超聲波液位計采用表面貼裝技術

，提高儀器可靠性。

*自動功率調整、增益控制

、溫度補償。

*檢測技術，豐富的軟件功能適應各種復雜環境

。

*采用新型的波形計算技術，提高儀表的測量精度

。

*具有干擾回波的抑止功能保證測量數據的真實

。

*16位D/A轉換，提高電流輸出的精度和分辯率

。

*傳感器采用四氟乙烯材料

，可用于各種腐蝕性場合。

*多種輸出形式：可編程繼電器輸出

、高精度4-20mA電流輸出、RS485/RS232數字通信輸出。

工作原理：

分體式標準型超聲波液位計/物位計工作原理圖 超聲波物位計安裝于容器上部

，在電子單元的控制下，探頭向被測物體發射一束超聲波脈沖。聲波被物體表面反射，部分反射回 波由探頭接收并轉換為電信號。從超聲波發射到被重新被接收，其時間與探頭至被測物體的距離成正比。電子單元檢測該時間，并根據已知的聲速計算出被測距離。 通過減法運算就可得出物位值。由于溫度對聲速具有影響，所以儀表應測量溫度，以修正聲速。

技術參數:

量 程：0～20m

精 度：0.25%

、0.5%

盲 區：0.3-0.5m

工作溫度：-20～+55℃

電源電壓：24VDC，220VAC

模擬輸出：4～20mA（可加上下開關量控制）

數字輸出：RS485/RS232協議，可提供上位機遠程監控

防護等級：IP65

顯示方式：4位LED

超聲波液位計容器安裝條件:

●密閉容器

對于8m以下量程

，容器上要有DN65以上的法蘭口；

對于10m、12m量程

，容器上要有DN80以上的法蘭口，法蘭下的接管長度小于15cm。

對于15m量程

，容器上要有DN150以上的法蘭口，法蘭下的接管長度小于15cm。

對于20m

、30m、40m量程，容器上要有DN200以上的法蘭口，法蘭下的接管長度小于20cm。

●開口容器

對于8m以下量程，容器上要有直徑65mm以上安裝口

；

對于10m

、12m量程，容器上要有直徑80mm以上安裝口，安裝口的厚度小于15cm。

對于15m量程，容器上要有直徑150mm以上安裝口

，安裝口的厚度小于15cm。

對于20m、30m

、40m量程，容器上要有直徑200mm以上安裝口，安裝口的厚度小于20cm。

●開放式池子

要求有安裝支架

。寒冷地區的室外應用：開放式池子：應采用加高安裝，防止超聲波探頭結霜、結冰。

容器：法蘭室外安裝，應采取保暖措施

；無法保暖
